Muitos de vocês já viram nos Centros de Processamento de Dados (DPC), pequenas e médias empresas, e até escritórios, gabinetes metálicos que possuem os principais sistemas de informática e redes de comunicação. Esses gabinetes são chamados de gabinetes de computador ou racks, e são a forma de armazenar com segurança todos os equipamentos nas empresas, e ordenar corretamente toda a fiação caso seja necessária alguma intervenção sobre ela. Hoje, neste artigo, vamos explicar o que é um gabinete de rack, para que servem, quanto medem e quais modelos existem.
O que é um rack ou gabinete de moldura?
Um rack é um armário com base e estrutura de metal , cujo objetivo principal é alojar todo o computador e sistemas de telecomunicações de que necessitam as empresas ou organizações onde estão instaladas. Nesses gabinetes de rack é onde ficam os servidores, switches, roteadores profissionais, servidores NAS, DAS, fontes de alimentação ininterrupta (UPS) e, claro, todo o cabeamento da rede para fornecer os diferentes serviços à rede local.
Atualmente, qualquer empresa que tenha um mínimo de equipamentos conectados via cabo terá um switch com 24 ou mais portas, um switch profissional rackable que deve ficar em um desses gabinetes. O mesmo acontece se tivermos um servidor, se tivermos um servidor tipo torre ou NAS, você também pode colocá-lo no rack com bandejas fixas ou móveis, se tivermos um servidor tipo rack (que geralmente são um pouco mais caros) , economizaremos muito espaço dentro do rack porque eles ocuparão apenas 1U ou 2U.
Em gabinetes de rack, todos dimensões são sempre padronizadas , com o objetivo de que todos os equipamentos que vamos instalar (switches, roteadores, servidores NAS, UPS) sejam compatíveis e não tenhamos problemas. Esses armários têm lados removíveis , para acessar facilmente as laterais dos equipamentos que instalamos, além disso, podemos comprá-los com portas de vidro (na frente) para ver muito bem o que tem dentro sem ter que abrir a porta, ou também teremos portas de metal perfuradas para facilitar o fluxo de ar e resfriar adequadamente o equipamento interno. Por fim, também temos a possibilidade de ter armários com duas portas , isso é ideal para que ocupem metade do espaço quando abertos e os coloquem em locais onde não haja muito espaço, como em salas pequenas, corredores, etc.
Dimensões de um rack ou rack
Altura
Em relação às dimensões dos racks, a primeira coisa que devemos levar em consideração é o altura , que é medido em uma unidade chamada U. Este «U» é igual a 1.75 polegadas ou 44.45 mm. Todos os equipamentos, como roteadores ou switches, devem ter sempre 4.4 cm de altura, para ser exatamente igual a um U e poder montar o equipamento em rack sem nenhum problema. No caso de servidores, geralmente ocupam 2U e até mais, mas sempre será medido em múltiplos de U para encontrar sua altura. Desta forma, podemos encontrar racks que têm uma altura de 22U, 42U ou mais, dependendo do modelo que estamos olhando.
A altura em U nunca corresponde à altura real do próprio gabinete, pois o U apenas indica a altura efetiva para instalação do equipamento, sem contar que os gabinetes costumam ter rodas, e na parte superior um sistema de ventilação para extração ar quente de dentro. Por exemplo, o mais normal é que um gabinete de cerca de 42U mede um pouco mais de 2 metros (em vez dos 1.86 metros que deveria medir com base no U).
Largura
A respeito de largura , normalmente os racks são sempre 19 polegadas (48.26cm de largura) que na verdade têm 600mm de largura na parte externa, pois sempre teremos espaço para a fiação lateral e as “paredes” do próprio gabinete. Existem também racks de 800 mm de largura, mas ainda são racks de 19 polegadas, isso nos permite adicionar 10 cm de cada lado para facilitar muito o gerenciamento do cabeamento de rede que vai ser utilizado, teremos muito mais facilidade para passar todos a rede de cabeamento ou fibra para interconectar os diferentes equipamentos.
BACKGROUND
Finalmente, em relação ao profundidade dos armários , geralmente variam de 600 mm a 1,200 mm de profundidade. Dependendo de quais servidores ou equipamentos vamos instalar, precisaremos de um fundo maior ou menor. Por este motivo, antes de comprar um rack é aconselhável ver o tamanho dos servidores que já adquirimos, pois é possível que não nos sirvam se tivermos um gabinete com pouca profundidade. Como recomendação geral, o equipamento com maior profundidade deve ser cerca de 15cm menor que o rack que vamos comprar, para facilitar o gerenciamento dos cabos (energia, dados, etc.), ou seja, sempre tem que “sobra ”Espaço dentro do rack para não ter problemas no gerenciamento da fiação.
Para que servem?
Um gabinete de rack é usado para ter todos os equipamentos de rede e principais sistemas de computador (principalmente servidores) no mesmo local e muito bem organizados. Se tivermos todos os sistemas de informática em um gabinete de rack, podemos realizar intervenções com mais facilidade, interconectar redes e até expandir a infraestrutura que já temos. Outro ponto forte dos racks é que nos permitirá ventilar adequadamente todo o equipamento, a maioria dos gabinetes possui ventiladores na parte superior para expulsar o ar quente que é gerado internamente, além disso, costumam ter também na frente e atrás Portas perfuradas para facilitar a passagem de ar frio para o rack e a saída de ar quente.
Para ter um bom gerenciamento de temperatura, em qualquer bom data center, sempre teremos um corredor de ar frio onde haverá ar condicionado para resfriar os equipamentos dentro do rack, e um corredor de ar quente onde o rack e os servidores irão expelir o calor ar.
Tipos de gabinetes de rack
Temos principalmente dois tipos de gabinetes de rack, modelos de piso e parede modelos montados. Dependendo de nossas necessidades e orçamento, podemos escolher um tipo de guarda-roupa ou outro. Também é muito importante saber onde vamos colocar o armário, pois os armários tipo parede são muito menores do que os de chão. Além disso, devemos levar em consideração os acessórios que possuímos para os racks, a fim de facilitar a instalação e gerenciamento de todo o cabeamento.
Suporte de parede

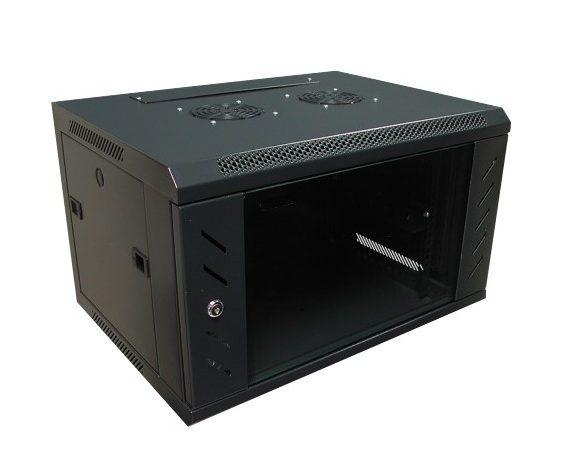

Este tipo de armários permite-nos colocá-los em cima de uma mesa ou directamente na parede, como uma prateleira. Se precisarmos de um gabinete para instalar apenas um switch e um roteador, é uma opção muito boa porque tem um preço muito baixo, e é ideal para centros de treinamento, escolas onde não precisam de muita conectividade, residências, etc Esses tipos de gabinetes são uma versão “mini” dos racks de piso, mas ainda são perfeitamente válidos porque atendem a todas as dimensões padrão. Claro, esses tipos de armários também podem ser colocados no chão, mas eles não têm rodas como os armários de chão, por isso é mais comum colocá-los na parede ou sobre uma mesa.
Esses tipos de gabinetes costumam ter poucos U, cerca de 6U aproximadamente, pois costumam ter um limite de carga de cerca de 50-70Kg aproximadamente. Este tipo de gabinetes também possui laterais removíveis, resfriamento na parte superior do rack, porta com vidro e chave, podendo até mesmo administrar adequadamente a fiação dentro dela. Devemos levar em consideração as limitações desse tipo de gabinete: temos poucas unidades U disponíveis para instalação dos equipamentos, e se uma não for rack (é do tipo torre) você terá ainda menos espaço, portanto deve avaliá-la com atenção.
Prateleiras de chão

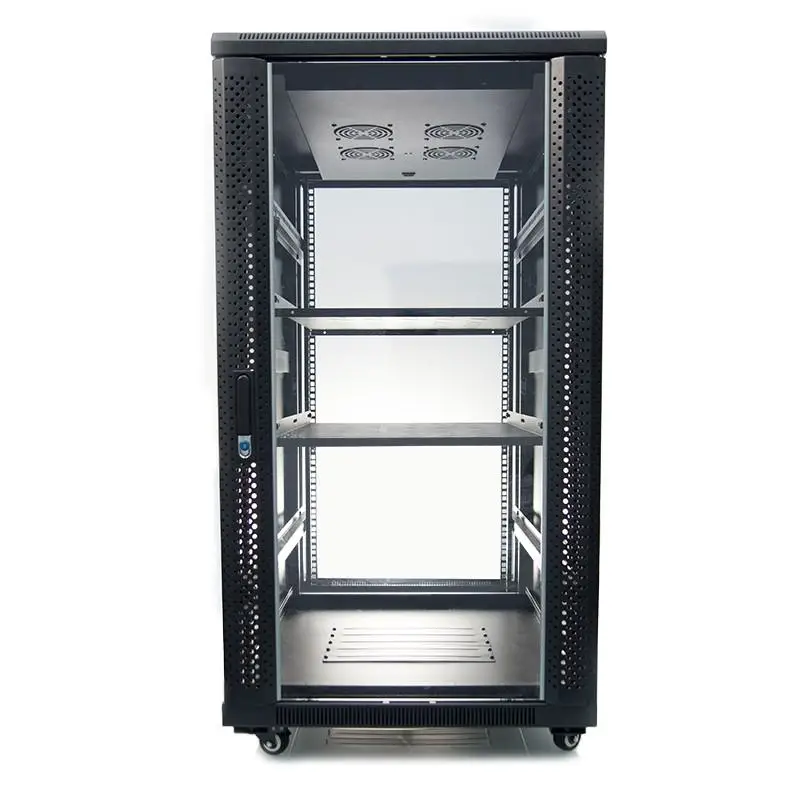

Este tipo de armários são especificamente projetados para serem colocados diretamente no chão, possuem rodas traváveis para movê-los com facilidade e rapidez, não precisamos fixá-los na parede, são colocados diretamente no chão e as rodas são travadas para impedir seu movimento. Se precisarmos de um armário para instalar um roteador, vários switches e servidores, esta é a opção de que você precisa porque lhe dará o maior espaço em altura. Este tipo de armários destina-se a pequenas e médias empresas onde temos mais equipamento informático para guardar.
Os racks podem ser desmontados em todos os lados (inclusive na porta), a porta frontal pode ser escolhida em vidro ou perfurada, e é a que vai proporcionar mais espaço, pois o limite de altura e largura é definido pelo local onde nós vamos. para colocá-lo. Normalmente as dimensões de profundidade desses gabinetes variam de 600mm a 1,200mm, além disso, em largura também temos a possibilidade de comprar 600mm ou 800mm, este último é ideal para um gerenciamento muito bom de todo cabeamento de rede e fibra que vai para os diferentes equipes.
Acessórios que um rack pode ter
Quando compramos um gabinete de rack, eles geralmente vêm com alguns acessórios mínimos para a correta instalação dos diferentes sistemas de computador, no entanto, você pode precisar comprar adicionalmente outros acessórios bastante interessantes que detalhamos a seguir.
Bandejas fixas ou deslizantes

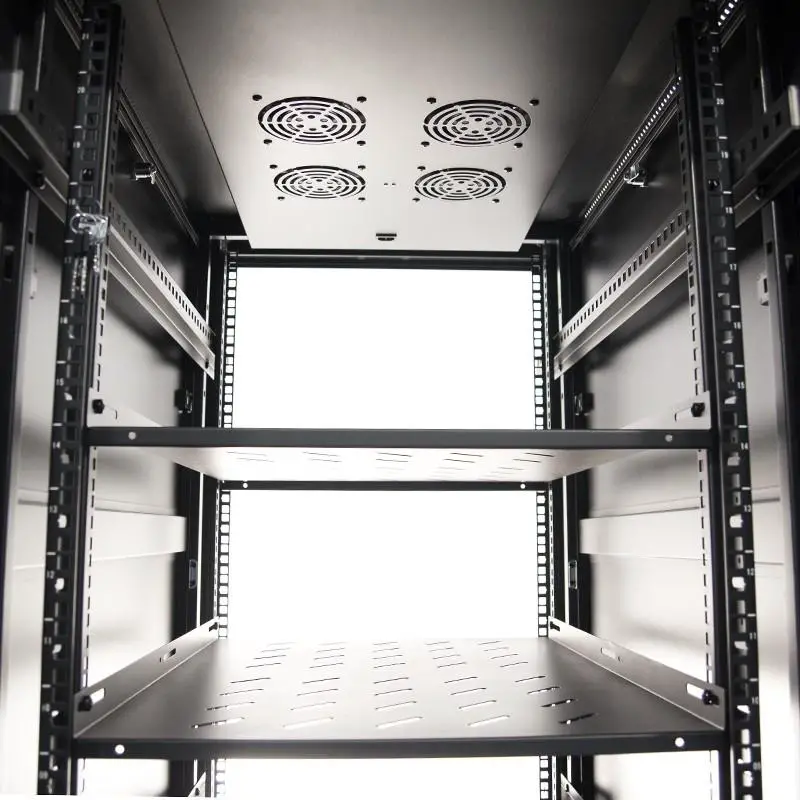

Normalmente a maioria dos equipamentos que instalamos em um gabinete de rack é “rackable”, porém, é possível que tenhamos um UPS ou um servidor NAS em formato de torre e, portanto, não podemos instalá-lo corretamente. Para instalar este tipo de equipamento, e até mesmo colocar monitor e teclado dentro do próprio rack para realizar intervenções localmente, é necessário o uso de bandejas. Essas bandejas são estruturas de metal instaladas nas laterais do rack e que suportam um servidor, monitor ou qualquer outro dispositivo de computação.
Existem três tipos de bandejas no total:

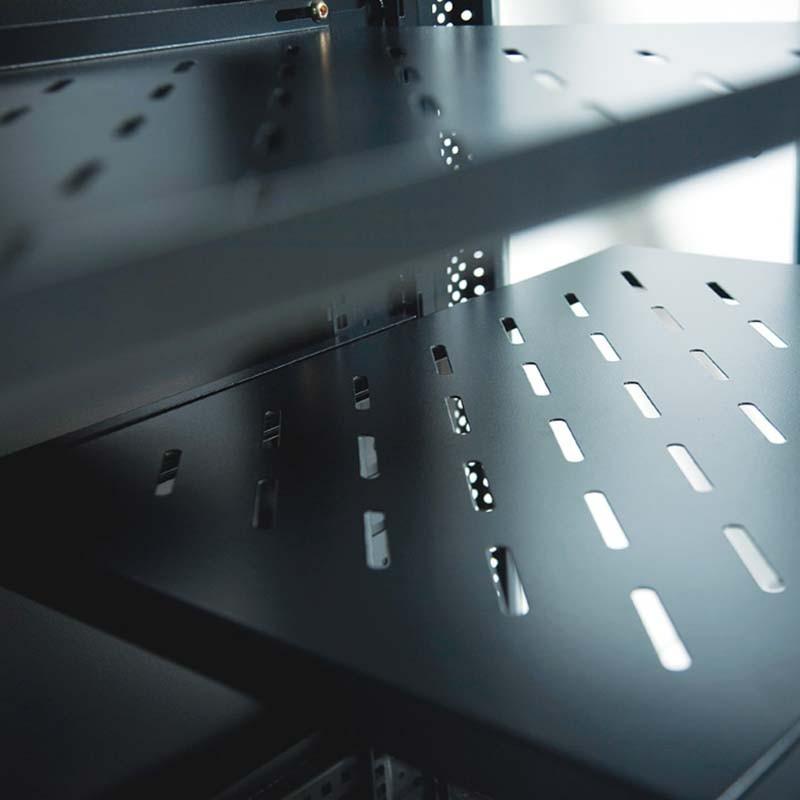

- Bandejas fixas : eles têm um fundo fixo, a largura é a largura padrão de 19 ”dos gabinetes. Depois de instalá-los, eles não podem ser movidos, nem para frente, nem para trás, nem para um lado nem para o outro, estão completamente fixos e você pode colocar o equipamento em cima.
- Bandejas fixas ajustáveis em profundidade : têm profundidade variável, dependendo do nosso rack (600mm ou 800mm) podemos colocá-los com maior ou menor profundidade. Eles são uma alternativa às bandejas fixas para se adaptarem a diferentes profundidades de gabinete.
- Bandejas deslizantes : estes tipos de bandejas são instaladas de forma fixa, mas posteriormente podem ser movidas para a porta do rack para facilitar a instalação ou gerenciamento dos sistemas de computador que você colocou.
Painel cego
Este painel nos permitirá “cobrir” um ou mais U do rack, para que internamente tenhamos um “furo”. O que faz é cobrir os espaços não utilizados, e a razão de não utilizar estes U que temos disponíveis no armário é cobrir a cablagem entre o armário, e também melhorar o arrefecimento dos componentes, deixando «espaços vazios» internamente .
Como você pode ver, é um painel totalmente preto que cobre tudo atrás do rack, desta forma, se virmos o rack de frente podemos ver uma certa ordem.
Guias de cabos - anéis de distribuição de cabos
Este acessório é imprescindível se se deseja ter os cabos organizados dentro do rack, pois nos permitirá passar facilmente os diferentes cabos de rede e fibra para ter a melhor ordem possível. Devemos ter em mente que dentro de um rack teremos uma grande quantidade de cabeamento, tanto cabos de rede quanto de fibra, que vão para os diferentes switches, roteadores, patch panels, etc.
Existem vários tipos de guias de cabos, se vamos passar muitos cabos o anterior é o ideal, mas também podemos comprar prensa-cabos com uma escova se não vamos ter muita fiação e queremos escondê-la.
Prensa-cabo com escova

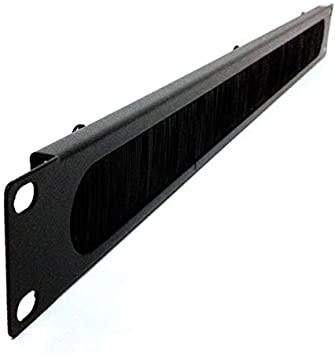

Os prensa-cabos com escova são como um painel em branco, mas na parte central temos que abrir com escova para passar os cabos por ali para que não se movam. Os passa-cabos com escova nos permitem passar os cabos da parte frontal para a parte traseira do gabinete, e tudo isso escondendo todos os cabos atrás desta escova.
patch panel
Um patch panel é um dos acessórios mais necessários em um gabinete de rack, o cabeamento da rede vem de fora e é colocado diretamente no patch panel, para posteriormente levar cabos de rede curtos (patch cords) ao switch ou aos diferentes equipamentos, em assim poderemos documentar muito bem toda a instalação com a fiação. Devemos ter em mente que hoje existem patch panels Cat5e e Cat 6, sendo este último o mais recomendado.
Os patch panels geralmente ocupam 1U e nos permitem solicitar a fiação que vem de fora.
Tomadas de força

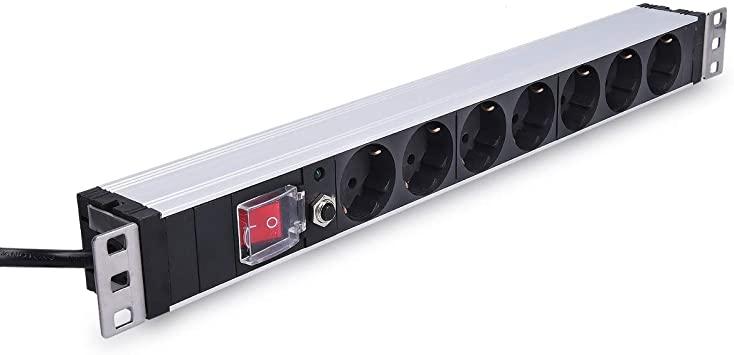

As réguas de energia são outro acessório essencial em um gabinete de rack, na verdade, normalmente quando você compra um, ele já vem com uma ou mais réguas integradas para alimentar todo o equipamento. As regras para os gabinetes são tiras normais mas adaptadas especificamente para colocação no rack com as ferragens típicas dos gabinetes, abaixo, você pode ver isso:
O mais normal é ter um ou dois filtros de linha no armário, mas vai depender de quantos equipamentos você vai conectar simultaneamente, claro.
Unidades de ventilação

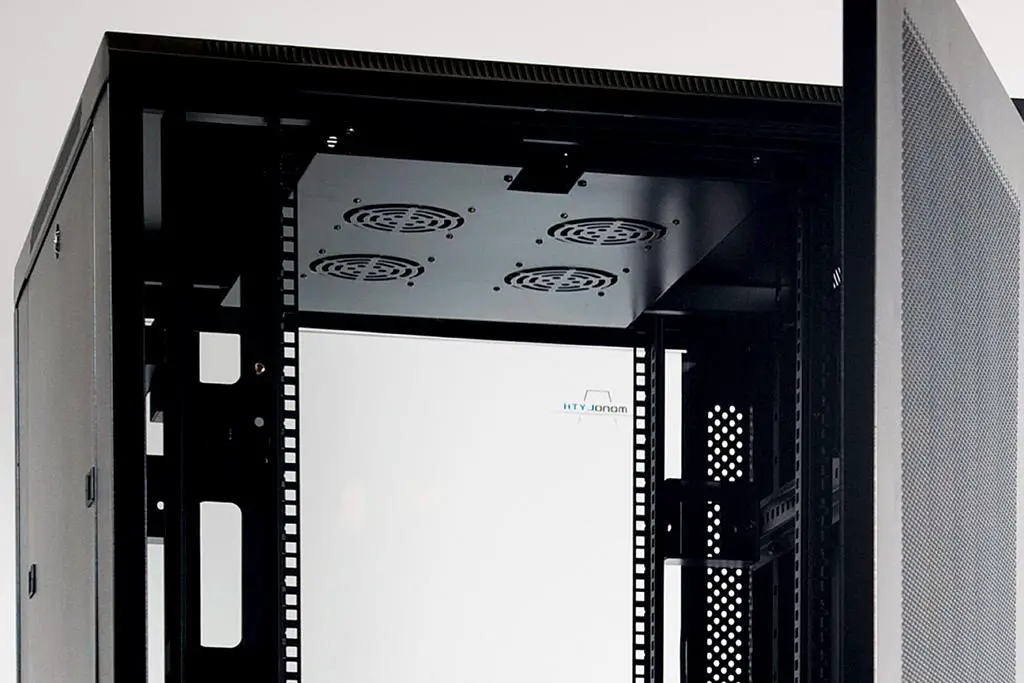

A ventilação em um gabinete de rack é fundamental, devemos ter em mente que o calor sempre aumenta, portanto, temos uma unidade de ventilação para captar o ar quente de dentro e expelir para fora é algo muito importante. Unidades de ventilação adicionais também podem ser colocadas dentro do gabinete, com 2 ou 4 ventiladores. Também devemos ter em mente que existem unidades de ventilação com termostato embutido, que marcará a temperatura dentro do armário.
Caixa de remendo
A empresa Patchbox projetou um sistema de cabeamento de última geração para gabinetes de rack, substituindo os cabos patch convencionais e o gerenciamento de cabos. Este sistema permite-nos ter o cabo com o comprimento exacto para a ligação dos diferentes equipamentos, o que nos permite ter um armário de cablagem muito mais limpo, e sem ter de comprar cabos diferentes de tamanhos diferentes, ou ter de os prender directamente. Graças ao Patchbox, economizaremos dinheiro na solução de problemas e na reestruturação dos gabinetes.
Como viste, temos diferentes tipos de armários rack para diferentes necessidades, e também diversos acessórios para completar o nosso guarda-roupa e ter tudo perfeitamente organizado.
