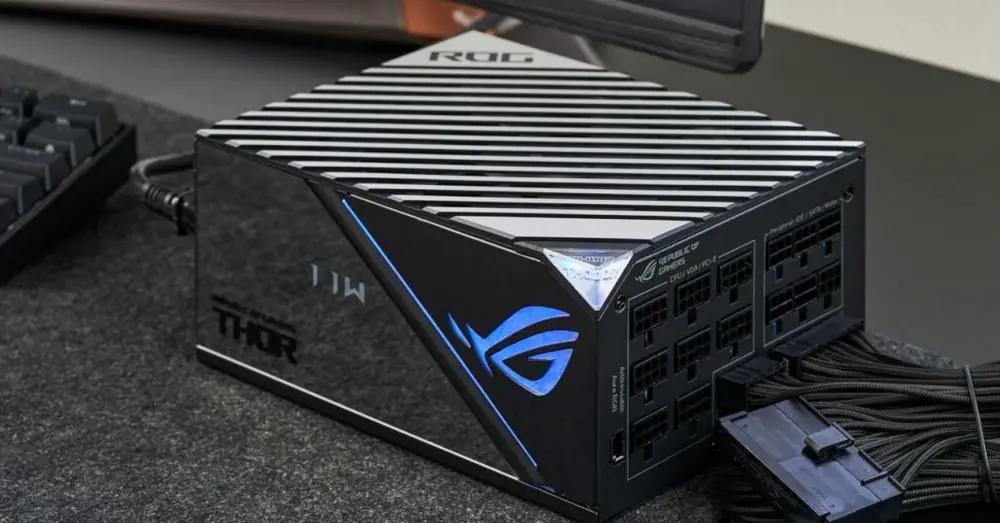

Cunoscând conectori pe care le folosește sursa noastră de alimentare și unde ar trebui să fie conectate este important. Adevărul este că acești conectori au un design unic și diferit, ceea ce previne conexiunea greșită. Dar, chiar și așa, trebuie să știți cum să conectați corect fiecare dintre conectori.
Partea bună a sursei de alimentare este că au puține tipuri de conectori, de fapt, s-a redus foarte mult în ultimii ani. Rețineți că au apărut câțiva conectori de alimentare noi. Vom vedea toți conectorii, atât pe cei învechiți, cât și pe cei noi, deși aceștia din urmă sunt rar folosiți.
ATX cu 24 de pini
Acesta este conectorul principal de alimentare pentru Plăci de bază. În prezent, acest conector este de obicei deja un singur conector cu 24 de pini, dar în unele cazuri avem un conector cu 20 de pini și un conector suplimentar cu 4 pini. Motivul pentru acest al doilea tip de conector este că unele plăci de bază mai vechi foloseau un conector cu 20 de pini, dar este depreciat.
Rețineți că acest conector de alimentare are cinci pini care nu sunt prezenți în alți conectori. Acești pini au următoarele particularități:
- PWR_OK sau Putere semnal bună: este misiunea este de a preveni funcționarea computerului la tensiuni necorespunzătoare, „avertizând” placa de bază cu privire la o posibilă defecțiune a sursei de alimentare. Acest semnal este generat după o serie de verificări interne ale sursei. Trebuie să spunem că acest semnal este de 5V, așa că sursele de alimentare de proastă calitate îl injectează direct de pe șina de 5V, așa că placa de bază crede că totul este ok
- șină 5VSB: Acest pin este atribuit standby, care rămâne activ atâta timp cât sursa este conectată și comutatorul este pornit. Acest lucru este menținut chiar dacă computerul este oprit și este important să alimentați orice dispozitiv care rămâne în standby.
- - șină de 12 V: Acest lucru este puțin cunoscut și adevărul este că intră în uz pentru că nu are o funcție relevantă
- Sursa de alimentare pornită: Funcția sa este de a menține sursa de alimentare pornită sau oprită, după cum este necesar. Când apăsăm butonul de pornire de pe PC, acest semnal este activat pentru a porni sistemul. Opriți când placa de bază se deschide circuitul
- Pin gol: Pinul 20 a fost destinat pinului dedicat șinei -5V, care în prezent nu mai există și este total depreciat
ATX12VO
Conectorul ATX s-a născut din mâna lui Intel în 1995 și a avut mai multe revizuiri. Recent, Intel a decis să facă un pas mai departe și a dezvoltat Conector ATX12VO , conceput pentru a reduce consumul. Numărul de pini este redus la mai puțin de jumătate față de conectorul ATX cu 24 de pini , eliminând șinele de 3.3V și 5V.
Acest conector are doar 10 pini, obligând placa de bază să aibă convertoare de tensiune . Are particularitatea de a avea un pin de +12 VSB care este rezervat comutatorului de alimentare. În plus, are trei pini +12 V1 DC care furnizează 12 V și trebuie convertiți la tensiunile necesare.
EPS 4+4 pini
Conector de alimentare sau conectori care au misiunea de a alimenta procesorul. Spunem conectori, pentru că unele plăci de bază high-end necesită până la doi dintre acești conectori.
De obicei este o conector 4 + 4 pini , conectorii cu doar 4 pini sunt depășiți. Acest lucru se datorează faptului că procesoarele moderne au un consum mare și adesea necesită toți cei 8 pini. Nu numai că hrănește Procesor, dar și elementele pe care le integrează precum grafică, controler de memorie etc.
Acești conectori au început să fie utilizați cu procesoarele Intel Pentium IV și sunt încă utilizați și astăzi.
SATA putere
Mergem cu conectorul utilizat în hard disk-urile SATA moderne , indiferent dacă sunt HDD-uri sau SSD-uri. Deși a fost creat pentru unități de depozitare, acum este folosit și pentru controlere LED, răcitoare cu lichid etc.
Ceva destul de deosebit la acest conector este că oferă tensiuni de 3.3V, 5V și 12V . De asemenea, are particularitatea de a nu fi un conector simetric, ci mai degrabă are un design special. Dacă o vedem, asta arată ca un „L” întins, permiţând un singur tip de instalare.
Trebuie remarcat faptul că există mai multe variante neobișnuite ale acestui conector. Unul special pentru laptopuri și altul pentru hard disk-uri SAS care transportă putere și date împreună în aceeași piesă.
PCIe cu 6+2 pini
Acest conector este folosit în principal pentru plăci grafice de putere. Acesta este folosit atunci când placa grafică are un consum care depășește 75W, adică puterea care poate fi furnizată de conectorul PCI-Express de pe placa de bază. Rețineți că unele plăci de bază high-end sau overclocking pot necesita unul dintre acești conectori PCIe cu 6 pini.
Standardul PCI-SIG prevede că Conector PCIe cu 6 pini poate oferi o putere maximă de 75W si Conector PCIe cu 8 pini poate oferi până la 150W.
Trebuie să subliniem că 2 pini suplimentari nu adaugă putere suplimentară . Ceea ce fac acești doi conectori este să adauge funcția „sense fir”. . Acționează ca un fel de senzor, care permite ca atunci când cerințele plăcii grafice cresc, sursa de alimentare poate oferi control mai precis.
Trebuie să spunem că asta funcția nu mai este utilizată , nefiind necesară în prezent controlul corespunzător al tensiunilor. Ceea ce fac producătorii este să-l atribuie ca pin negativ, astfel încât placa grafică să funcționeze, altfel placa grafică nu ar putea porni.
Conector 12VHPWR
acesta este un con
creat de Intel și folosit de NVIDIA pentru plăcile sale grafice RTX 30 Seris. În timp ce este destinat utilizării cu PCIe 5.0, nu este unic pentru acest conector, dar necesită surse de alimentare certificate PCIe 5. Se caută pentru a înlocui conectorii PCIe cu 4+4 pini , oferind un singur conector care poate furniza mai multă putere.
Plăcile grafice moderne au de obicei doi sau trei conectori de alimentare PCIe cu 8 pini. Aceasta înseamnă o sursă de alimentare de până la 450 de wați, plus cei 75 de wați oferiți de portul PCIe x16. The Conector 12VHPWR vrea să corecteze această problemă cu un singur Conector cu 12 pini asta ar trebui să simplifice totul.
Acest conector oferă mai multe particularități. Primul lucru este că permite patru puteri, începând de la 150 wați , a trece prin 300 wați , 450 wați și ajungând până la 600 wați . Teoretic acest conector, în viitor, ar putea suporta aproximativ 1000 de wați.
Molex cu 4 pini (învechit)
Ceva destul de interesant despre acest conector cu patru pini este că numele său este incorect. De fapt, este numele este conectorul periferic , deși este de obicei denumit conector Molex. Numele „popular” al acestui conector se datorează faptului că a fost proiectat de Molex Connector Company , la fel ca alți conectori de alimentare. Deși nu este în întregime corect să-i spui Molex, adevărul este că nu contează, este acceptat ca atare.
Acest conector Molex cu patru pini este în disgrație. Iniţial , a fost folosit în principal cu hard disk-uri mecanice bazat pe conectorul de date IDE. Are, de asemenea a fost folosit mult timp pentru alte elemente precum răcire cu lichid sau iluminare RGB . Pe unele plăci de bază mai vechi a fost folosit chiar pentru a alimenta porturile PCIe sau ca putere suplimentară pe plăcile de bază mai vechi pentru overclockare. În prezent este în mare parte înlocuit de conectorul de alimentare SATA.
dischetă cu 4 pini (învechit)
În prezent, dacă nu pe computere foarte vechi, este (aproape) imposibil de văzut pe sursele de alimentare moderne. The Conector floppy a fost destinat în principal unități de dischetă și în unele cazuri specifice, a fost folosit pentru fani, dar puțin altceva.
Acest conector este destul de curios, deoarece Floppy nu este nici numele său corect. De fapt, este numele corect este FDD , dar din moment ce a fost folosit pentru unitățile de dischetă, numele Floppy a rămas. De asemenea cunoscut sub numele de Berg , compania care a proiectat acest conector de alimentare.
Din punct de vedere tehnic, acest conector este exact același cu IDE, dar într-o versiune mai compactă.
